TIPOS DE REDES Y TOPOLOGIAS DE REDES

¿Qué es una red?

Existen  diferentes tipos de redes en la cuales podemos encontrar:
·         Conjunto de operaciones centralizadas o distribuidas, con el fin de compartir recursos "hardware y software".
·         sistema de transmisión de datos que permite el intercambio de información entre ordenadores.
·         Conjunto de nodos "computador" conectados entre sí.

Tipos de redes
Existen varios tipos de redes, estos se clasifican de acuerdo a su tamaño y distribución lógica.

 Clasificación según su tamaño

 Las redes PAN (red de administración personal) son redes pequeñas, las cuales están conformadas por no más de 8 equipos.

Ejemplocafé Internet.




 CAN: Campus Area Network, Red de Area Campus. Una CAN es una colección de LANs dispersadas geográficamente dentro de un campus (universitario, oficinas de gobierno, maquilas o industrias) pertenecientes a una misma entidad en una área delimitada en kilómetros. Una CAN utiliza comúnmente tecnologías tales como FDDI y Gigabit Ethernet para conectividad a través de medios de comunicación tales como fibra óptica y espectro disperso.




 Las redes LAN (Local Area Network, redes de área local)

 Son las redes que todos conocemos, es decir, aquellas que se utilizan en nuestra empresa. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio. Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto. Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce. Además, simplifica la administración de la red.
Suelen emplear
tecnología de difusión mediante un cable sencillo (coaxial o UTP) al que están conectadas todas las máquinas. Operan a velocidades entre 10 y 100 Mbps.

 Características preponderantes:

·         Los canales son propios de los usuarios o empresas.
·         Los enlaces son líneas de alta velocidad.
·         Las estaciones están cercas entre sí.
·         Incrementan la eficiencia y productividad de los trabajos de oficinas al poder compartir información.
·         Las tasas de error son menores que en las redes WAN.



 Las redes WAN (Wide Area Network, redes de área extensa)

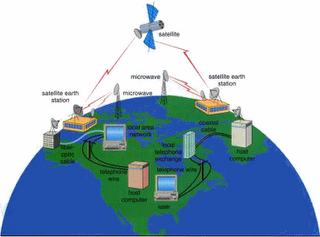

Son redes punto a punto que interconectan países y continentes. Al tener que recorrer una gran distancia sus velocidades son menores que en las LAN aunque son capaces de transportar una mayor cantidad de datos.

El alcance es una gran área geográfica, como por ejemplo: una ciudad o un continente. Está formada por una vasta cantidad de computadoras interconectadas (llamadas hosts), por medio de subredes de comunicación o subredes pequeñas, con el fin de ejecutar aplicaciones, programas, etc.

Las redes LAN comúnmente, se conectan a redes WAN, con el objetivo de tener acceso a mejores servicios, como por ejemplo a Internet.

 Las redes WAN son mucho más complejas, porque deben enrutar correctamente toda la información proveniente de las redes conectadas a ésta.



 Una subred está formada por dos componentes:

 Líneas de transmisión: quienes son las encargadas de llevar los bits entre los hosts.

Elementos interruptores (routers): son computadoras especializadas usadas por dos o más líneas de transmisión. Para que un paquete llegue de un router a otro, generalmente debe pasar por routers intermedios, cada uno de estos lo recibe por una línea de entrada, lo almacena y cuando una línea de salida está libre, lo retransmite.

 INTERNET WORKS: Es una colección de redes interconectadas, cada una de ellas puede estar desallorrada sobre diferentes software y hardware. Una forma típica de Internet Works es un grupo de redes LANs conectadas con WANs. Si una subred le sumamos los host obtenemos una red.

El conjunto de redes mundiales es lo que conocemos como Internet.



 Las redes MAN (Metropolitan Area Network, redes de área metropolitana) ,

Comprenden una ubicación geográfica determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 Kmts. Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos. Es básicamente una gran versión de LAN y usa una tecnología similar. Puede cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede ser pública o privada.

El mecanismo para la resolución de conflictos en la transmisión de datos que usan las MANs, es DQDB.

 DQDB consiste en dos buses unidireccionales, en los cuales todas las estaciones están conectadas, cada bus tiene una cabecera y un fin. Cuando una computadora quiere transmitir a otra, si esta está ubicada a la izquierda usa el bus de arriba, caso contrario el de abajo.

 Redes Punto a Punto. En una red punto a punto cada computadora puede actuar como cliente y como servidor. Las redes punto a punto hacen que el compartir datos y periféricos sea fácil para un pequeño grupo de gente. En una ambiente punto a punto, la seguridad es difícil, porque la administración no está centralizada.

 Redes Basadas en servidor. Las redes basadas en servidor son mejores para compartir gran cantidad de recursos y datos. Un administrador supervisa la operación de la red, y vela que la seguridad sea mantenida. Este tipo de red puede tener uno o mas servidores, dependiendo del volumen de tráfico, número de periféricos etc. Por ejemplo, puede haber un servidor de impresión, un servidor de comunicaciones, y un servidor de base de datos, todos en una misma red.


 Clasificación según su distribución lógica

 Todos los ordenadores tienen un lado cliente y otro servidor: una máquina puede ser servidora de un determinado servicio pero cliente de otro servicio.

 Servidor. Máquina que ofrece información o servicios al resto de los puestos de la red. La clase de información o servicios que ofrezca determina el tipo de servidor que es: servidor de impresión, de archivos, de páginas web, de correo, de usuarios, de IRC (charlas en Internet), de base de datos...

 Cliente. Máquina que accede a la información de los servidores o utiliza sus servicios. Ejemplos: Cada vez que estamos viendo una página web (almacenada en un servidor remoto) nos estamos comportando como clientes. También seremos clientes si utilizamos el servicio de impresión de un ordenador remoto en la red (el servidor que tiene la impresora conectada).

 Todas estas redes deben de cumplir con las siguientes características:

·         Confiabilidad "transportar datos".
·         Transportabilidad "dispositivos".
·         Gran procesamiento de información.
Y de acuerdo estas, tienen diferentes usos, dependiendo de la necesidad del usuario, como son:

·         Compañías - centralizar datos.
·         Compartir recursos "periféricos, archivos, etc".
·         Confiabilidad "transporte de datos".
·         aumentar la disponibilidad de la información.
·         Comunicación entre personal de las mismas áreas.
·         Ahorro de dinero.
·         Home Banking.
·         Aportes a la investigación "vídeo demanda,line T.V,Game Interactive".


 Bus: esta topología permite que todas las estaciones reciban la información que se transmite, una estación trasmite y todas las restantes escuchan.

 Ventajas: La topología Bus requiere de menor cantidad de cables para una mayor topología; otra de las ventajas de esta topología es que una falla en una estación en particular no incapacitara el resto de la red.

 Desventajas: al existir un solo canal de comunicación entre las estaciones de la red, si falla el canal o una estación, las restantes quedan incomunicadas. Algunos fabricantes resuelven este problema poniendo un bus paralelo alternativo, para casos de fallos o usando algoritmos para aislar las componentes defectuosas.
 Existen dos mecanismos para la resolución de conflictos en la transmisión de datos:



 Token Bus: Se usa un token (una trama de datos) que pasa de estación en estación en forma cíclica, es decir forma un anillo lógico. Cuando una estación tiene el token, tiene el derecho exclusivo del bus para transmitir o recibir datos por un tiempo determinado y luego pasa el token a otra estación, previamente designada. Las otras estaciones no pueden transmitir sin el token, sólo pueden escuchar y esperar su turno. Esto soluciona el problema de colisiones que tiene el mecanismo anterior.


 Redes en Estrella
Es otra de las tres principales topologías. La red se une en un único punto, normalmente con control centralizado, como un concentrador de cableado.





 Redes Bus en Estrella

Esta topología se utiliza con el fin de facilitar la administración de la red. En este caso la red es un bus que se cablea físicamente como una estrella por medio de concentradores.




Redes en Estrella Jerárquica

Esta estructura de cableado se utiliza en la mayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada para formar una red jerárquica.






Redes en Anillo

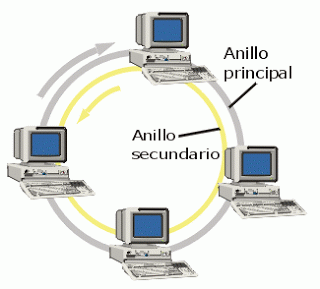

Es una de las tres principales topologías. Las estaciones están unidas una con otra formando un círculo por medio de un cable común. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo.

 Ventajas: los cuellos de botellas son muy pocos frecuentes

Desventajas: al existir un solo canal de comunicación entre las estaciones de la red, si falla el canal o una estación, las restantes quedan incomunicadas. Algunos fabricantes resuelven este problema poniendo un canal alternativo para casos de fallos, si uno de los canales es viable la red está activa, o usando algoritmos para aislar las componentes defectuosas. Es muy compleja su administración, ya que hay que definir una estación para que controle el token.


 Existe un mecanismo para la resolución de conflictos en la transmisión de datos:

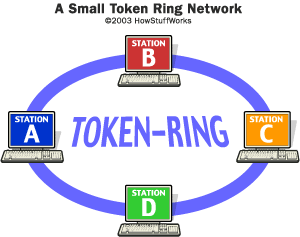

 Token Ring: La estación se conecta al anillo por una unidad de interfaz (RIU), cada RIU es responsable de controlar el paso de los datos por ella, así como de regenerar la transmisión y pasarla a la estación siguiente. Si la dirección de cabecera de una determinada transmisión indica que los datos son para una estación en concreto, la unidad de interfaz los copia y pasa la información a la estación de trabajo conectada a la misma.
Se usa en redes de área local con o sin prioridad, el token pasa de estación en estación en forma cíclica, inicialmente en estado desocupado. Cada estación cuando tiene el token (en este momento la estación controla el anillo),  si quiere transmitir cambia su estado a ocupado, agregando los datos atrás y lo pone en la red, caso contrario pasa el token a la estación siguiente. Cuando el token pasa de nuevo por la estación que transmitió, saca los datos, lo pone en desocupado y lo regresa a la red.






jueves, 5 de septiembre de 2013

MANTENIMIENTO PREVENTIVO, PREDICTIVO Y CORRECTIVO DE EQUIPOS DE CÓMPUTO

Actividad


·         Participar en el foro denominado “Reconocimiento de Arquitectura de equipos de Cómputo” donde exprese su opinión acerca de la diferencia entre los tipos de mantenimiento de los computadores vistos en la sección.

·         A través del uso del internet consulte las diferentes herramientas existentes para el mantenimiento preventivo,  predictivo y correctivo utilizados en equipos de computo, con la información recolectada elabore un cuadro comparativo a través de las herramientas ofimáticas (Procesador de Palabra, Hojas electrónicas, presentaciones electrónicas).

·         Realice un glosario de términos en el idioma ingles y español con los dispositivos de entrada, salida, almacenamiento, mixtos y componentes internos de la mainboard o tarjeta madre del computador utilizando herramientas ofimáticas.
·         En equipos de trabajo colaborativo, elaborar 3 listas de chequeo para efectuar diferentes tipos de mantenimiento que se desee realizar (preventivo, predictivo y correctivo) utilizando herramientas ofimáticas (Procesador de Palabra, Hojas electrónicas, presentaciones electrónicas).
·         Realice en grupos colaborativos una investigación a través de internet donde evidencie las diferentes marcas, proveedores y manuales de fabricante para equipos de computo, teniendo en cuenta la siguiente información
1. Que clases de discos duros existen en el mercado.
2. Que clases de tarjetas madres existen.
3. Que clases de memorias RAM existen en el mercado.
4. Que clases de procesadores estén en el mercado
5. Clases de zócalos existen para procesadores.
6. Que clases de fuentes de poder existen en el mercado.
                     7. Que clases de unidades ópticas existen en el mercado.


solución .


2.
1-pinzas curvas de acero inoxidable antimagnéticas: funciona como unas pinzas normales, pero por su diseño hecho con precisión, permite el fácil manejo de pequeñas partes que con unas pinzas normales no lograríamos manejar, además de ser resistentes.
2-atornillador de pala o de cruz: existen los destornilladores de precisión dinamométrica, los cuales son menores a 10 cm. de largo y tienen en el extremo contrario a la cabeza un plano giratorio para de esta forma dar precisión al eje de giro de la herramienta, éstos son empleados en actividades tales como la relojería u otras que requieren trabajar con tornillos pequeños, o que requieran un par controlado.
3-multimetro digital: la posición del mando sirve para medir intensidad y además mide la carga de pilas de diferentes tipos.
4-multimetro análogo: sirve para comprobar las cargas de las baterías de bajo voltaje
5-cautín para soldar: Tener la temperatura adecuada para sistemas.
6-Extractor de soldadura: esta herramienta no necesita baterías ni alimentación eléctrica alguna, es completamente manual y el único mantenimiento que necesita es limpieza general cada mes aproximadamente.
7-pulsera antiestática: es muy indispensable cuando estás reglando PC, haciendo Network testing o sólo trabajando con componentes electrónicos sensibles (circuitos integrados, transistores, etc.)
8-pinza plana: accionada a través de las placas expulsoras como un expulsor convencional, permite el desmolde de pequeños negativos mediante la flexión de su resorte integral.
9-pinzas punta redonda: es para doblar alambre y formar muelles de alambre; de pico largo, sea de pato o de nariz plana.
10-corta-frío: se utilizan de forma continuada hay que poner una protección anular para proteger la mano que las sujeta cuando se golpea. Se emplea además en tareas de albañilería. Aunque también lo suelen utilizar los herreros para retirar la escoria que queda en el hierro, luego de la soldadura eléctrica.
11-blower o sopladora: sirve para soplar o aspirar estos lugares donde muchas veces no alcanzamos con nuestras manos o utensilios de limpieza ya que este viene con una práctica boquilla de caucho fácil de doblar para aquellos incómodos y estrechos lugares.
12-martillo: su función básica es la de golpetear algo que se necesita ser introducido en debida zona.
13-cortadores de cables: se desplaza con frecuencia y exige resultados de calidad, esta herramienta de crimpado de gran versatilidad cumplirá la inmensa mayoría de sus necesidades de crimpado.
14-navaja de precisión: cortar distintos tipos de cables u otras cosas del equipo de cómputo si es necesario
15-baterías doble AA: contienen energía para distintos tipos de trabajos con energía eléctrica.
16-carrete para soldar: existen distintos métodos para limpiar las partes a soldar, pero lo más sencillo es utilizar estaño en carretes. Éste viene presentado en forma de hilo enrollado y tiene en su interior uno o varios hilos de resina. El papel de la resina es, al fundirse, desoxidar y desengrasar los metales a soldar.
17-desarmadores de precisión: retirar los tornillos o acomodarlo según su tipo de cabeza.
18-lámpara de mano: adecuada para iluminar una estancia, como una pequeña habitación o el interior de una tienda de campaña.


Herramienta de mantenimiento
Con utilidad eléctrica
Sin utilidad eléctrica
Pinzas curvas de acero inoxidable antimagnéticas
no
Si
Atornillador de pala o cruz
no
Si
Multimetro digital
si
No
Multimetro análogo
Si
No
Cautín para soldar
si
No
Extractor de soldadura
no
Si
Pulsera antiestática
no
Si
Pinza plana
no
Si
Pinzas punta redonda
no
Si
Corta-frió
no
Si
Blower o sopladora
si
No
Cortadores de cables
no
Si
Herramientas para chimpear
no
Si
Navaja de precisión
no
Si
Baterías doble AA
si
No
Carrete para soldar
no
Si
Desarmadores de precisión
no
si
Lámpara de mano
si
no


3.
Diversos dispositivos de un PC (español)
Diversos dispositivos de un PC (ingles)
Tarjeta madre
Motherboard
Tarjeta de video
Video card
Tarjeta de sonido
Soundcard
Tarjeta de red
Network card
Bus universal en serie
Universal serial bus (USB)
Interconexión de componentes periféricos
Peripheral component interconnect (PCI)
Teclado
Keyboard
Monitor
Monitor
Ratón
Mouse
Disco compacto
Compact disc (CD)
Memoria de acceso aleatorio
Random-access memory (RAM)
Impresora
printer
Escáner
scanner
Altavoz
speaker
Disco rígido
Hard disc
Cinta magnética
Magnetic tape
Disco duro
Hard drive
cámara
camera
procesador
processor

4.
Lista de chequeo para el mantenimiento preventivo y predictivo de un teclado
Variables/Indicadores
Se cumple
Si
No
Verifica si el dispositivo funciona correctamente.


Contiene a la mano los elementos de armado y desarme del dispositivo.


Desatornilla el dispositivo correctamente y ubica los suplementos en lugares estratégicos.


Procede a verificar la estructura interna y recordar su ubicación especifica.


Poco a poco desarma el dispositivo para su correcta evaluación.


Limpia delicadamente cada elemento interno.


Verifica si no hay algún corto en la tarjeta principal del dispositivo.


Procede a memorizar el recorrido de atrás en adelante del ensamble del dispositivo.


Ensambla correctamente el dispositivo.


Verifica nuevamente si el dispositivo funciona.


Lista de chequeo para el mantenimiento preventivo y predictivo de un CPU

Variables/Indicadores
Se cumple

Si
No

Verifica la CPU funciona correctamente.



Contiene a la mano los elementos de seguridad, prevención y desarme de la CPU.



Procede a desarmar el chasis de la CPU.



Toma fotos de la correcta ubicación y conexión de los elementos internos de la CPU.



Procede a la desconexión de la fuente de poder y demás dispositivos de entrada y salida de la CPU.



Desarma la fuente de poder y limpia bien su sistema interno evitando un posible corto y completa utilidad del PC.



Arma correctamente la fuente de poder y la coloca en un lugar aparte y seguro.



Verifica si los dientes de las tarjetas principales (RAM, sonido, video, red) no se encuentran deformes o torcidos.



Separa estratégicamente los elementos anteriormente mencionados.



Procede a desatornillar delicadamente la motherboard.



Con un pañito no mojado limpia la motherboard delicadamente.



Utilizando el soplador limpia el chasis de la CPU genéricamente para expulsar el polvo u otras suciedades.



Verifica que no queden suciedades en el chasis y en el resto de los dispositivos internos de la CPU.



Procede a volver a instalar cada dispositivo de la misma forma en como lo desarmo.



Comprueba que no quede ningún elemento por aparte o faltante.



Nuevamente verifica si la CPU funciona correctamente.




Lista de chequeo para el mantenimiento preventivo y predictivo de un Mouse óptico
Variables/Indicadores
Se cumple
Si
No
Verifica si el dispositivo funciona correctamente.


Contiene a la mano las herramientas de uso para el desarme y ensamble del dispositivo.


Lentamente desarma el dispositivo.


Memoriza la ubicación de sus partes.


Limpia el ojo óptico del mouse delicadamente.


Verifica que no haya ningún corto o mala conexión de sus partes.


Mira si los clics tienen una correcta  oprimición.


Procede a ensamblar las partes del dispositivo según el recorrido de desarme.


Verifica nuevamente si el dispositivo funciona a la perfección.




5.

  • ¿Que clases de discos duros existen en el mercado?

La tecnología de rendimiento y velocidad de los discos duros avanza a pasos agigantados, años atrás y durante mucho tiempo sólo hemos podido disponer de dos grandes categorías de discos, los standard IDE / ATA / PATA y SCSII. ¿Y ahora?. Ahora seguimos contando con los discos IDE y SCSI de mucha más calidad y rendimiento, pero ahora contamos con discos con tecnología SATA, SATA2, SATA3, SAS y como no los SSD. Empecemos por el principio.
¿Que es un disco duro?. En informática, un disco duro o disco rígido (en inglés Hard Disk Drive, HDD) es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética para almacenar datos digitales. Se compone de uno o más platos o discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada. Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos.
Resumiendo y para que lo entendamos de una manera simple, imaginemos un plato magnético, en ese plato mágnetico se colocan micropartículas ferromagneticas que generan la información, la cual se leen por medio de cabezas magnéticas ubicadas en ambas caras del disco siguiendo el mismo patrón de pistas y sectores. ¿Que tenemos que tener en cuenta de un disco?
Tiempo medio de acceso: Tiempo medio que tarda la aguja en situarse en la pista y el sector deseado; es la suma del Tiempo medio de búsqueda (situarse en la pista), Tiempo de lectura/escritura y la Latencia media (situarse en el sector).
Tiempo medio de búsqueda: Tiempo medio que tarda la aguja en situarse en la pista deseada; es la mitad del tiempo empleado por la aguja en ir desde la pista más periférica hasta la más central del disco.
Tiempo de lectura/escritura: Tiempo medio que tarda el disco en leer o escribir nueva información: Depende de la cantidad de información que se quiere leer o escribir, el tamaño de bloque, el número de cabezales, el tiempo por vuelta y la cantidad de sectores por pista.
Latencia media: Tiempo medio que tarda la aguja en situarse en el sector deseado; es la mitad del tiempo empleado en una rotación completa del disco.
Velocidad de rotación: Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media.
Tasa de transferencia: Velocidad a la que puede transferir la información a la computadora una vez la aguja está situada en la pista y sector correctos.

Estándares de discos
IDE: (Integrated Drive Electronics) o electrónica integrada en la unidad. Son los discos de uso generalizado en la plataforma PC, debido a que la interfase para el intercambio de datos con el microprocesador se simplifica notablemente, pues los circuitos de codificación de la información se alojan en la placa adosada al disco, de ahí su nombre.
La velocidad de un disco duro con interfaz IDE tambien se mide por el PIO (modo programado de entrada y salidad de datos), de modo que un disco duro con PIO-0 transfiere hasta 3,3MB/s, PIO-1 hasta 5,2MB/s, PIO-2 hasta 8,3MB/s
discos-ide-2-unidades-80 MLA-F-2848468386 062012

SATA: (Serial ATA): El más novedoso de los estándares de conexión, utiliza un bus serie para la transmisión de datos. Notablemente más rápido y eficiente que IDE. Existen tres versiones, SATA 1 con velocidad de transferencia de hasta 150 MB/s, SATA 2 de hasta 300 MB/s, el más extendido en la actualidad; y por último SATA 3 de hasta 600 MB/s. Físicamente es mucho más pequeño y cómodo que los IDE. Esta tecnología es totalmente compatible con la anterior, de manera que no habrá problemas de compatibilidad con los sistemas operativos actuales, pero no solo se trata de un cambio en el formato de los conectores, sino tambien en el tipo de puerto, mientras que un puerto IDE trabaja como un puerto Paralelo, SATA es un tipo de puerto Serie.
hdd sata connected

SCSI: En cuanto al interfaz SCSI, una controladora de este tipo suele tener que comprarse normalmente aparte, aunque algunas placas orientadas a profesionales o servidores ya viene incorporada. El disco duro SCSI durante mucho tiempo no tuvo competencia importante en el mercado, pero actualmente compite directamente contra los discos duros SATA II, aunque por su alta velocidad de giro, aún no logra ser reemplazado.
Las tasas de transferencia del interfaz SCSI vienen determinados por su tipo (SCSI-1, Fast SCSI o SCSI-2, ULTRA SCSI, ULTRA WIDE SCSI), oscilando entre 5MB/s hasta 80MB/s y llegan a las 15.000 RPM. SCSI(Small Cmputer System Interface o Interfase pequeña para sistemas de Computación). Utiliza un tipo de bus que permite conectar hasta siete dispositivos en paralelo en una misma tarjeta, por lo que este tipo de tecnolgía es utilizada en mayor medida para servidores y grandes sistemas.Su sucesor directo es el disco SAS
16300-HP-365695-001-Front

SAS: Es una tecnología de transferencia de información punto a punto que se creó para solucionar alguno de los inconvenientes de su predecesora: SCSI. Los Discos SAS, son parecidos a los sata, de hecho los cables y los discos sata se pueden conectar a esta controladora SAS, pero no al revés. Podriamos decir que los SAS respecto a los SATA disponen mejores prestaciones y fiabilidad, pero debemos entender que a nivel de bus de comunicaciones, la especificación SATA es un subconjunto de la SAS y es compatible a nivel eléctrico y de protocolo, pero mientras un disco SATA tipo operara a velocidades de rotación de 5.400 rpm a 7.200 rpm, frente al as 15.000 rpm de un SAS.
sas

SSD: Una unidad de estado sólido o SSD (acrónimo en inglés de solid-state drive) es un dispositivo de almacenamiento de datos que usa una memoria no volátil, como la memoria flash, o una memoria volátil como la SDRAM, para almacenar datos, en lugar de los platos giratorios magnéticos encontrados en los discos duros convencionales. ¿Que ventajas tiene un disco SSD? Basicamente serían la rapidez, ya que no existen discos móviles ni hay que esperar a que se produzca la rotación, la Resistencia y menor ruido, pues no tiene componentes móviles en su interior. El principal inconveniente sigue siendo el precio elevado de los mismos y el número de ciclos de escritura, que es más bajo que los discos duros convencionales.
En conclusión, si tenemos o si nos sobra el dinero, deberemos irnos al disco SSD, si nuestra economia es fuerte pero no llegamos a los discos SSD, un SATA3 O SATA2 sería nuestra mejor elección.  Si nuestra economía es normal, debemos ir a por SATA o SATA2 pero siempre a 7200rpm, y si por el contrario nuestra economía es pauperrima, no os gasteis el dinero en discos duros, que hay mucha crisis.
ssd416gb

  • ¿Que clase de tarjetas madres existe?
Las tarjetas madres o principales existen en varias formás y con diversos conectores para dispositivos, periféricos, etc. Los tipos más comunes de tarjetas son:


AT ó Baby-AT

Fue el estándar durante años con un formato reducido, por adaptarse con mayor facilidad a cualquier caja, pero sus componentes estaban muy juntos, lo que hacia que algunas veces las tarjetas de expansión largas tuvieran problemás.



ATX
Son las más comunes y difundidas en el mercado, se puede decir que se están convirtiendo en un estándar son las de más fácil ventilación y menos enredo de cables, debido a la colocación de los conectores ya que el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discoscerca de los extremos de la placa. Además, reciben la electricidad mediante un conector formado por una sola pieza.


  • ¿Que clases de memorias RAM existen en el mercado?
RAM son las siglas de random access memory, un tipo de memoria de ordenador a la que se puede acceder aleatoriamente; es decir, se puede acceder a cualquier byte de memoria sin acceder a los bytes precedentes. La memoria RAM es el tipo de memoria más común en ordenadores y otros dispositivos como impresoras.

Los tipos de memoria RAM que encontraremos en el mercado, serán la memoria DDR, DDR2, DDR3 y las variantes de estas en versión SO-DIMM para portátil.
Memoria RAM SODIMM   Memoria RAM  DDR
Memoria RAM SO-DIMM                          Memoria RAM DDR


Las memorias DDR cuentan con 168 pines, las memorias DDR2 y DDR3 cuentan con 240 pines, así como, las memorias SO-DIMM en sus tres variantes cuentan con 200 pines.
Estos módulos de memoria RAM son físicamente incompatibles entre ellos, ya que llevan la muesca para introducirlos en la ranura DIMM en diferente posición. Con esto queremos decir, que debemos saber que tipo de memoria RAM admite nuestra placa base, ya que además de voltajes de trabajo distintos, el módulo no encajará si no es el apropiado.
 Memoria  RAM DDR2   Memoria RAM  DDR3
Memoria RAM DDR2                              Memoria RAM DDR3

La memoria RAM DDR trabaja a hasta 2.5V, las DDR2 hata los 1.8V y las DDR3 a 1.5V, siendo estas últimas más eficientes energéticamente.
Velocidad de reloj E/S
La diferencia entre las memorias DDR, DDR2 y DDR3, son principalmente la velocidad de reloj de las mismas, siendo las más rápidas y modernas las memorias DDR3.
Las velocidades de reloj correspondientes a la RAM DDR tienen como tope 533 Mhz, las memorias DDR2 alcanzan la velocidad de 1200Mhz (la velocidad máxima estándard son 800 Mhz) y las memorias DDR3 2133 Mhz, siendo este tope todavía superable.
Cuanto mayor sea la velocidad de reloj, mejor rendimiento tendrá la RAM de nuestro ordenador, aunque esta va muy ligada a la velocidad FSB del procesador. Debemos saber el FSB en que trabaja nuestro microprocesador para saber cual es la velocidad máxima que alcanzará nuestra memoria instalada.
Si queremos explotar al máximo nuestra memoria RAM, debemos instalar la memoria de mayor velocidad hasta llegar al límite impuesto por el FSB del microprocesador. La sincronía con el FSB se hará a traves de divisores.
La manera de alcanzar el mayor rendimiento de nuestra RAM es que la velocidad del microprocesador sea síncrona a la de la memoria RAM (1:1).
Así, con un microprocesador que trabaja con una velocidad de reloj de 333 Mhz (FSB a 333*2=667), lo ideal será poner una memoria de 667 Mhz. Aún así podriamos poner una memoria de velocidad superior que no aprovecharíamos del todo.
Latencias
Otro factor que suele pasar desapercibido por la mayoría de los usuarios, es la latencia de nuestras memorias.
La latencia de la memoria RAM mide el tiempo (en ciclos de reloj) que tarda la memoria desde que recibe una petición hasta que envia los datos por los pines de salida. Por ello cuanto menores sean estos números mejor será nuestra RAM.
También cabe decir que como la latencia depende de los ciclos de reloj, cuanto mayor sea la velocidad de nuestra memoria RAM, más se verá penalizada por una latencia más alta. El tiempo de espera será superior en una memoria a 800 Mhz con latencia 5 que en una memoria a 667 Mhz con latencia 5 también. La memoria a 800 Mhz será más rápida que la de 667 Mhz, pero tendra unos tiempos de espera mayores.
Por ello la relación rendimiento y velocidad de la memoria no es directamente proporcional. Una memoria a 800 Mhz con igual latencia que otra a 400 Mhz no rinde el doble, rinde más, pero no el doble.
Cuando compremos memoria RAM nos fijaremos en las latencias que ofrece el fabricante y elegiremos la que menores tenga, dentro de nuestro presupuesto, prestando mayor cuidado cuando buscamos altas velocidades de trabajo.
Construcción y precios
Existen grandes diferencias de precio entre memorias RAM, aparentemente iguales, de un fabricante a otro. No nos llevemos a engaños, las de mayor precio suelen ser mejores memorias.
Las memorias de mayor precio poseen mejores latencias, voltajes de trabajo inferiores para luego poderlos subir y trabajar a mayores velocidades y menores latencias (overclocking), disipación en los chips de memoria para evitar altas temperaturas que disminuyen la vida útil de la memoria.

Memoria DDR2 Normal  Memoria DDR2 de Alto rendimiento
Memoria DDR2 normal                  Memoria DDR2 de Alto rendimiento

Cuando compremos un módulo de memoria RAM nos fijaremos en las menores latencias, menores voltajes de trabajo, disipadores en los módulos y velocidad de trabajo para saber si el precio de la memoria es el adecuado.
Por otro lado, si no vamos a necesitar grandes prestaciones en la RAM del sistema, con elegir un modelo básico de memoria nos será suficiente. Claramente, entre los modelos básicos, a igual precio, elegiremos las menores latencias posibles.
Conclusiones
Sabiendo todos estos detalles sobre la memoria RAM conseguiremos afinar la calidad - precio de nuestra compra, así como, el evitar equivocarnos de tipo de memoria o escojer memorias de velocidad superior a la que vamos a utilizar.
  • ¿Que clase de procesadores existen en el mercado?

Desde los inicios de la computación se persiguió la disminución en el tamaño de los ordenadores (computadoras / computadores), a costa de la miniaturización de sus circuitos.
De las válvulas electrónicas de vacío (» 1 cm de diámetro) en las computadoras de primera generación (1946-1958) se pasó a los pequeños transistores (» 0.3 mm de base) en las computadoras de segunda generación (1959-1964); luego se evolucionó a los circuitos integrados de la tercera generación (1965-1971), y posteriormente a los microchips de la cuarta generación (1972-1996).

Procesadores y microprocesadores modernos

Las microcomputadoras modernos tienen su unidad central de proceso (central processing unit / CPU), con excepción de la memoria principal, dentro de un microchip de silicio que, por su pequeño tamaño, recibe el nombre de microprocesador.

La memoria principal, por su parte, está constituida usualmente por varios módulos independientes del microprocesador llamados SIMMs, (single in-line memory modules / módulos de memoria en línea independientes) ampliables en número y capacidad, y conectados al microprocesador a través del bus de datos o bus de memoria. En los últimos años se han popularizado los DIMMs (double in-line memory modules / módulos de memoria en línea emparejados), que están empezando a reemplazar eficientemente a los SIMMs pues ocupan menor espacio y permiten una mayor expandibilidad.
Procesadores y microprocesadores modernos

Es en el microprocesador donde se realiza el tratamiento de la información, para obtener resultados útiles.
Las primeras microcomputadoras se comercializaron a partir de 1974. Dos familias de microprocesadores dieron origen a los microprocesadores actuales: la línea 8080 (después llamada 80x86 o x86) de Intel Corporation, y la línea 6800 (después llamada 680x0) de Motorola.
Un convenio temporal de exclusividad para el uso de microprocesadores Intel en beneficio de IBM (International Bussiness Machines), dio origen a la familia más exitosa de microcomputadoras conocida como PCs (personal computers / computadoras personales).
Por su parte Motorola, como fabricante de microprocesadores, en un inicio se asoció tecnológicamente con Apple para producir la línea de microcomputadoras Apple-Macintosh. Apple-Motorola fue por mucho tiempo la competencia de IBM-Intel, aunque la presencia de Apple en el mercado mundial ha disminuido considerablemente en los últimos años (aproximadamente abastece el 3% del mercado).
LAS PCS Y SUS MICROPROCESADORES :
Dependiendo del tipo de microprocesador utilizado, los PCs se suelen clasificar (desde los más antiguos hasta los más modernos) en: sistemas XT, sistemas AT, sistemas 386, sistemas 486, sistemas Pentium y sistemas Pentium Pro.
Procesadores y microprocesadores modernos

SISTEMAS PENTIUM :
Trabajan con un microprocesador Pentium de Intel, que ingresó al mercado en Marzo de 1993. El Pentium permite utilizar todas las aplicaciones desarrolladas para su predecesor, el 486.
Existen tres variantes fundamentales del Pentium: el P5, el P54C y el P55C.
EL MICROPROCESADOR PENTIUM P5 :
La versión estándar del microprocesador Pentium P5 emplea tecnología superescalar (tecnología escalar aplicada a varias unidades de procesamiento), que le permite ejecutar dos operaciones enteras no dependientes simultáneamente, gracias a la presencia de dos unidades aritmético-lógicas para operaciones con enteros (ALUs / arithmetic-logic units) entubadas (pipelinned), después de cuatro ciclos de latencia. Las operaciones con enteros requieren de las mismas cinco fases del 486.
El coprocesador matemático está incorporado al microprocesador Pentium P5, y ha sido mejorado considerablemente con respecto al coprocesador matemático del 486, mediante la independización de los componentes para ejecutar sumas, multiplicaciones y divisiones, y también mediante la incorporación de tecnología escalar. El entubamiento de los procesos con punto flotante, y la tecnología escalar utilizada, permiten que el coprocesador matemático del Pentium P5 llegue a ser en promedio 5 veces más rápido que el coprocesador matemático del 486.
Pentium P5 puede ejecutar dos operaciones enteras no dependientes en un ciclo del reloj interno, o una operación de suma o multiplicación con punto flotante en cada ciclo, después de dos ciclos de latencia (las cuatro primeras fases del proceso se realizan en las unidades de procesamiento de enteros, y las restantes fases en la unidad de punto flotante). La operación de división es más lenta pues produce dos bits de cociente por cada ciclo del reloj.
Pentium P5 utiliza un bus de datos de 64 bits (el doble que el 486). Posee 8 Kbytes de memoria caché de primer nivel tipo write-back (de mejores características técnicas que la memoria caché tipo write-through del 486) para manejo exclusivo de instrucciones, y tiene otros 8 Kbytes independientes de memoria caché de primer nivel tipo write-back para el manejo de datos (la memoria caché tipo write-back trabaja tanto con las operaciones de lectura desde memoria RAM como con las operaciones de almacenamiento en memoria RAM). Además, permite la incorporación de memoria caché externa de segundo nivel para descongestionar al microprocesador.
La tecnología de muy alta escala de integración (VLSI / very large scale of integration) empleada en el microprocesador Pentium P5 original permite que sus micro transistores tengan una dimensión de 0.8 micras (0.8x10-6 metros). El microprocesador incorpora aproximadamente 3'100,000 micro transistores en el microchip.
El microprocesador Pentium P5 original se lo encuentra en dos versiones: de 60 Mhz y de 66 Mhz.
EL MICROPROCESADOR PENTIUM P54C :
En Marzo de 1994, ingresó al mercado la segunda familia de microprocesadores Pentium bajo la identificación Pentium P54C con micro transistores de 0.6 micras, tensión de trabajo de 3.3 voltios y reloj interno de 90 y 100 Mhz, que trabajan con tarjetas madres 1.5 veces menos rápidas, de 60 Mhz (90/1.5) y de 66 Mhz (100/1.5), respectivamente. Durante 1995, se lanzaron microprocesadores P54C con tecnologías de 0.60 micras con 3.3 voltios, y 0.35 micras con 2.9 voltios, introduciéndose versiones de 75 Mhz, 120 Mhz, 133 Mhz, 150 Mhz y de 166 Mhz, que trabajan con tarjetas madre de 50 Mhz (75/1.5), de 60 Mhz (120/2), de 66 Mhz (133/2), de 60 Mhz (150/2.5), y de 66 Mhz (166/2.5), respectivamente. En 1996 apareció el Pentium P54C de 200 Mhz de velocidad.
El P54C, además de ser más rápido que el P5 original, consume aproximadamente la quinta parte de energía eléctrica con la tecnología de 0.6 micras, y la octava parte de energía con la tecnología de 0.35 micras (empleada en los microprocesadores de 120 Mhz, 133 Mhz, 150 Mhz, 166 Mhz y 200 Mhz), con lo que supera el problema de emisión excesiva de calor. El P54C tiene aproximadamente 3'300,000 micro transistores en el microchip, habiendo reemplazado totalmente al P5 en los nuevos Sistemas Pentium. Los 200,000 micro transistores adicionales del P54C con respecto al P5 son utilizados en los circuitos de administración del consumo de energía del microprocesador.
EL MICROPROCESADOR PENTIUM P55C :
También se lo conoce como Pentium-MMX. A fines de 1996, ingresó al mercado la tercera familia de microprocesadores Pentium bajo la identificación Pentium P55C con características similares al Pentium P54C, pero mejorado ostensiblemente para el uso de multimedia mediante la incorporación de 54 nuevas instrucciones de micro código. Las aplicaciones multimedia desarrolladas para el P54C llegan a ejecutarse hasta un 10% más rápido, sin embargo, las nuevas aplicaciones multimedia que se están desarrollando a partir de su introducción, que están aprovechando el nuevo micro código, llegan ha ejecutarse hasta 4 veces más rápido que en el P54C.
Un cambio tecnológico importante en el Pentium P55C, es que la ejecución de cada operación elemental requiere de 6 fases entubadas, en lugar de las 5 fases del P5 y del P54C. Además, el P55C utiliza 16 Kbytes de memoria caché para instrucciones y otros 16 Kbytes para datos.
Items
486DX
DX4
P5
P54C
P55C
Bus de datos
32 bits
32 bits
64 bits
64 bits
64 bits
Arquitectura interna
32 bits
32 bits
32 bits
32 bits
32 bits
Unidad de punto flotante
Interior
Interior
Interior
Interior
Interior
Tamaño caché L1
8 Kbytes
16 Kbytes
16 Kbytes
16 Kbytes
32 Kbytes
Tipo caché L2
W-back
W-back
W-through
W-through
W-through
Tamaño cache L2
£ 256 K
£ 256 K
£ 512 K
£ 512 K
£ 512 K
Velocidad interna /
velocidad externa
1/1
3/1
1/1
£ 3/1
£ 3.5/1
# unidades aritmético - lógicas
1
1
2
2
2
Tecnología MMX
No
No
No
No
Si
Tamaño de los micro transistores (m)
1.00 x 10-6
0.60 x 10-6
0.80 x 10-6
0.60 x 10-6
0.35 x 10-6
0.28 x 10-6
A continuación se describe esquemáticamente la organización interna de los microprocesadores Pentium P5, P54C y Pentium P55C:
Procesadores y microprocesadores modernos

Los primeros sistemas Pentium se empezaron a comercializar en Mayo de 1993, apareciendo casi simultáneamente las microcomputadoras de IBM, Compaq, ALR, Hewlett-Packard, DEC (Digital Equipment Corporation), Acer, NCR, Siemens, Unisys y Zenith.
SISTEMAS P6 :
Trabajan con un microprocesador híbrido CISC/RISC Pentium Pro de Intel, que ingresó al mercado en Octubre de 1995. El Pentium Pro permite utilizar todas las aplicaciones desarrolladas para su predecesor, el Pentium.
Pentium Pro emplea tecnología superescalar, que le permite ejecutar normalmente dos operaciones enteras no dependientes de modo simultáneo, debido a la presencia de dos unidades aritmético-lógicas para operaciones con enteros. A diferencia del Pentium P5, del P54C, y del P55C, el Pentium Pro tiene una unidad de punto flotante totalmente independiente de las unidades de enteros, por lo que puede procesar (adicionalmente a las dos operaciones enteras) una operación de punto flotante al mismo tiempo o una tercera operación entera.
Pentium Pro utiliza dos buses de datos de 64 bits (uno conectado a la memoria caché y otro a la memoria RAM tradicional). Posee 8 Kbytes de memoria caché de primer nivel tipo write-back para manejo exclusivo de instrucciones, y tiene otros 8 Kbytes independientes de memoria caché de primer nivel tipo write-back para el manejo de datos. Además, incorpora dentro del microprocesador 256 Kbytes de memoria caché de segundo nivel. La ventaja más importante de disponer de memoria caché dentro del microprocesador es el hecho de que esta memoria trabaja a la misma velocidad que el microprocesador (150 Mhz o 200 Mhz), en lugar de hacerlo a la velocidad de la tarjeta madre (66 Mhz), lo que ocurriría en el caso de la memoria caché exterior.
Pentium Pro ha sido optimizado para aplicaciones de 32 bits, por lo que requiere sistemas operativos como Windows NT u OS/2 para un aprovechamiento adecuado, lo que le permite ser hasta un 30% más rápido que Pentium P54C o Pentium P55C. Trabajando con MS-DOS o Windows (ambos operan con 16 bits), el microprocesador es más lento que un Pentium P54C o P55C con la misma velocidad del reloj, por lo que el microprocesador no está destinado inicialmente a PCs estándar sino a servidores y estaciones de trabajo de ingeniería. Inclusive Windows 95 resulta inapropiado para Pentium Pro por mantener un alto porcentaje de código de 16 bits para ser compatible con MS-DOS y Windows.
La tecnología de 0.6 micras es utilizada en la versión de 150 Mhz del microprocesador, y la de 0.35 mm en la versión de 200 Mhz.
El microprocesador Pentium Pro presenta algunas características novedosas si se lo compara con el microprocesador Pentium.
  • El módulo de ejecución especulativa del Pentium Pro reemplaza al viejo y menos eficiente módulo de predicción de ramal del Pentium, incrementando el porcentaje de aciertos del 90% al 95%.
  • Otra innovación es la ejecución fuera de orden de instrucciones paralelas.
  • Una tercera característica es que las instrucciones CISC se transforman en instrucciones más simples similares a instrucciones RISC, para mejorar el rendimiento.
Una cuarta novedad es que el Pentium Pro incorpora circuitería que le permite añadir fácilmente 1, 3 o 7 microprocesadores adicionales para crear arquitecturas de procesamiento paralelo simétrico (SMP / Symmetric Multi Processing), dando lugar al Dual-Pentium Pro, Four-Way Pentium Pro y Eight-Way Pentium Pro.
Procesadores y microprocesadores modernos

Intel liberó a inicios de 1997 una nueva versión del microprocesador P6 bajo el nombre comercial de Pentium II, el que constituye un microprocesador que utiliza tecnología de 0.35 micras, en el que se trasladadó a otro microchip la memoria caché de segundo nivel (L2), la que trabaja a la mitad de la velocidad del microprocesador. Tiene una memoria caché de primer nivel ampliada de 16 KB para instrucciones y 16 KB adicionales para datos, incorporando además la tecnología MMX. El Pentium II estándar tiene el limitante de poder manejar hasta 2 procesadores en paralelo.
Las velocidades comerciales del Pentium II van de 233 Mhz a 300 Mhz.
Intel recientemente introdujo al mercado una nueva versión del Pentium II, identificada como Deschutes, con bajo consumo de energía y tecnología de 0.25 micras, que trabaja desde 350 MHz hasta 400 MHz. Deschutes también incluye tecnología MMX, siendo un buen candidato para computadoras portátiles. Deschutes se conecta a 100 MHz con la tarjeta madre.
Intel liberó en Abril de 1998 el Pentium II Celeron, cuya versión original carece de memoria caché de segundo nivel. Sus velocidades comerciales son 233 Mhz, 266 Mhz y 300 Mhz. Lamentablemente su rendimiento es inferior al del Pentium MMX. La poca acogida que tuvo el procesador en el mercado obligó a Intel a lanzar el Celeron-A, que es una versión mejorada del Celeron original pues incluye 128 KB de memoria caché dentro del mismo chip (no es un chip separado). El Celeron-A viene en velocidades de 300 MHz y 333 MHz, siendo su rendimiento un 5% menor al Pentium II de velocidad similar, pero superior al Pentium MMX.
En Junio de 1998 apareció en el mercado el Pentium II Xeón, que constituye el microprocesador de bandera de Intel, pues incorpora todas las ventajas del Pentium II estándar y las del Pentium Pro, además de mejoras propias. El Pentium II Xeón tiene la memoria caché de segundo nivel en otro microchip. La velocidad de conexión entre el procesador y la caché L2 es la misma que la del procesador. La arquitectura del procesador permite manejar hasta 8 procesadores en paralelo. La velocidad de la tarjeta madre es de 100 Mhz. Las velocidades comerciales del Pentium II Xeón van de 400 Mhz hasta 450 Mhz.
Items
P6
PII
Deschutes
Celeron-A
PII Xeon
Bus de datos
64 bits
64 bits
64 bits
64 bits
64 bits
Arquitectura interna
32 bits
32 bits
32 bits
32 bits
32 bits
Unidad de punto flotante
Interior e independiente de ALU
Interior e independiente de ALU
Interior e independiente de ALU
Interior e independiente de ALU
Interior e independiente de ALU
Tamaño caché L1
16 Kbytes
32 Kbytes
32 Kbytes
32 Kbytes
32 Kbytes
Tipo caché L1
W-through
W-through
W-through
W-through
W-through
Tamaño caché L2
£ 512 K
£ 512 K
512 K
128 K
512 K
Velocidad externa / velocidad interna
£ 3/1
£ 3.5/1
£ 6/1
£ 5.5/1
£ 4.5/1
# Unidades aritmético - lógicas
2
2
2
2
2
Tecnología MMX
No
Si
Si
Si
Si
Tarjeta madre
66 MHz
66 MHz
100 MHz
100 MHz
100 MHz
Tamaño de microtransistores (m)
0.35 x 10-6
0.35 x 10-6
0.28 x 10-6
0.25 x 10-6
0.25 x 10-6
0.25 x 10-6
SMP
8-way
2-way
2-way
2-way
8-way
Los primeros sistemas P6 se empezaron a comercializar en Octubre de 1995, apareciendo casi simultáneamente las computadoras Pentium Pro de AST , Compaq, DEC, HP, IBM, Intergraph, Dell y Siemens.
Para el primer semestre de 1999 se tiene prevista la aparición de un nuevo tipo de procesador Pentium II, identificado como Katmai. La novedad más importante en este procesador es la incorporación de microinstrucciones adicionales (al estilo MMX), diseñadas para acelerar los gráficos 3D. La velocidad de entrada del nuevo procesador será 500 MHz.
En la segunda mitad de 1999 se espera el ingreso de la tecnología de 0.18 micras al mercado, lo que permitirá aumentar aún más la velocidad del procesador Pentium II.
OTROS MICROPROCESADORES DE ALTO RENDIMIENTO :
La carrera de los microprocesadores de alto rendimiento involucra a otras empresas además de Intel, cada una de las cuales tiene su propia estrategia para ganar mercado.

  • El Microprocesador 6x86 de Cyrix:
A fines de 1995 e inicios de 1996, Cyrix introdujo varias versiones del microprocesador 6x86 (también conocido como M1), con superentubamiento para eliminar la dependencia de datos sin necesidad de recopilación, con velocidades de 100 Mhz, 120 Mhz y 133 Mhz. El microprocesador además incorpora tecnología superescalar similar a Pentium y Pentium Pro, lo que lo coloca con una ventaja en rendimiento de un 20% sobre Pentium y un 20% por debajo de Pentium Pro.

  • El Microprocesador K5 de AMD:
A finales de 1996, AMD introdujo al mercado el microprocesador K5, que tiene microtransistores de 0.6 micras, opera con 3.3 voltios y tiene inicialmente un reloj interno de 100 Mhz. El nuevo microprocesador de AMD utiliza superentubamiento y tecnología superescalar.

  • El Microprocesador Nx586 de NextGen:
Un nuevo contendiente apareció con fuerza en la palestra pues NextGen, en el primer trimestre de 1994, ya lanzó prototipos de su microprocesador Nx586 que operan a 60, 66 y 93 Mhz, con características similares a Pentium P5 en el procesamiento de enteros, según los fabricantes. A diferencia de Pentium, la unidad de punto flotante del Nx586 está empaquetada en otro microchip, lo que representa una desventaja. Desde fines de 1994 NextGen comercializa sus microprocesadores. La producción masiva del Nx586 se la realiza en las nanofacilidades de IBM, pues al igual que Cyrix solamente diseña sus microprocesadores y fabrica los prototipos. NextGen fue recientemente adquirida por AMD, pues esta ultima tenía retrasado su programa de diseño y producción de los microprocesadores K5 y K6. Como resultado de este movimiento comercial, el nuevo microprocesador Nx686 y el K6 serán en realidad un mismo microprocesador.

  • El Microprocesador P7 de Intel:
Debido a la presión de la competencia, tanto en tecnología CISC como RISC, Intel ha suscrito un convenio con Hewlett-Packard para el desarrollo del microprocesador P7, que utiliza un enfoque totalmente opuesto al del Pentium Pro (P6) para procesar instrucciones CISC. En lugar de romper las instrucciones CISC en instrucciones más pequeñas similares a instrucciones RISC, el P7 las transforma en instrucciones largas (very long instruction words / VLIW). El nuevo microprocesador recibe el nombre clave de Merced y será totalmente compatible para ambientes Windows NT y HP-UX.

  • Los Microprocesadores de Motorola:
Existen otros microprocesadores de uso menos amplio, utilizados en la fabricación de microcomputadoras, como los Motorola 68000, 68020, 68030 y 68040, de tecnología CISC, que se emplean en microcomputadoras Macintosh y Commodore. El microprocesador 68060 nunca llegó a introducirse pues Motorola está más interesada en impulsar la tecnología RISC.

  • El Microprocesador Power PC:
La línea Power PC, de tecnología RISC, desarrollada conjuntamente por IBM, Apple y Motorola, compite con Pentium y Pentium Pro, siendo utilizados en estaciones de trabajo de ingeniería (engineering workstations), en mini computadoras y en microcomputadoras IBM, además de en microcomputadoras Macintosh. Los primeros modelos comerciales de microcomputadoras que utilizan el Power PC 601 (PPC 601) de Apple aparecieron en Marzo de 1994 bajo la denominación Power Macintosh, y las microcomputadoras de IBM a fines de 1995.
El PPC 601 posee tres unidades independientes de procesamiento como en el Pentium y el Pentium Pro (una unidad de procesamiento para enteros y dos para punto flotante), con microtransistores de 0.6 micras, y viene en tres versiones: de 60 Mhz, de 66 Mhz y de 80 Mhz. Las últimas versiones del Power PC, son el PPC 603 de bajo consumo energético para computadoras portátiles, cuya comercialización inició en la segunda mitad de 1995; el PPC 604, con cuatro unidades de procesamiento (tres unidades para enteros y una para punto flotante), es un 50% más rápido que el PPC 601 y que el Pentium P54C de 200 Mhz, con microtransistores de 0.5 micras, con reloj interno de hasta 200 Mhz; el PPC 620, que procesa la información en grupos de 64 bits, destinado a estaciones de trabajo; y el PPC 615, que incluye circuitos emuladores de microprocesadores x86.
La próxima generación no es un Power PC sino el X704, compatible con Power PC. El nuevo microprocesador está siendo desarrollado por Exponential Technology, con tecnología bipolar y velocidad del reloj de hasta 533 Mhz.

  • Otros Microprocesadores RISC:
Existen también, entre otros, los R4000, R5000, R8000 y R10000 de Silicon Graphics y MIPS Technologies, los Alpha 2000, 4000, 6000, 7000 y 21064 de DEC, los PA-RISC 7200 y 8000 de Hewlett-Packard, y el SPARC, el SuperSPARC y el UltraSPARC de Sun Microsystems y Texas Instrument, utilizados en sistemas RISC, que trabajan como estaciones de trabajo de ingeniería o como servidores de redes.
A continuación se presenta una tabla comparativa del rendimiento de algunos de los microprocesadores de mayor capacidad existentes en el mercado:
Microprocesador
Fabricante
Velocidad
SPECfp_95
SPECint_95
R10000
MIPS
200 MHz
7.9
10.9
Alpha 21264
DEC
600 MHz
27.0
18.0
UltraSparc I
Sun
200 MHz
6.5
11.5
UltraSparc II
Sun
300 MHz
9.8
17.3
PA-8000
HP
190 MHz
8.8
17.1
Power PC 604
IBM-Apple-Motorola
250 MHz
9.4
6.0
Pentium
Intel
200 MHz
5.7
8.1
Pentium-Pro
Intel
200 MHz
5.7
8.1
Pentium II
Intel
300 MHz
8.1
12.1
Deschutes
Intel
400 MHz
10.4
16.1
El rendimiento de los microprocesadores es solamente uno de los factores que afecta al rendimiento de las computadoras. Mientras los procesadores Alpha están diseñados para utilizar tarjetas madre de 600 MHz (o más rápidas), los sistemas Pentium II emplean tarjetas madre de 100 MHz.


OPERACIÓN DEL COMPUTADOR
LA ORGANIZACIÓN INTERNA DE LA COMPUTADORA :
Una computadora esta conformada por los subsistemas: Procesador, Memoria, Dispositivos de Entrada y Salida.
La Organización Interna de la Computadora
Procesadores y microprocesadores modernos
EL PROCESADOR :
Es el cerebro del computador, se denomina comúnmente (Unidad central de Proceso ) CPU.
Procesadores y microprocesadores modernos
Es una compleja pieza de circuitos la cual controla la operación del computador. Esta hecha de cientos de miles diminutos suitches y sendas por las puede transmitir información binaria. Ella puede manipular información a altas velocidades de acuerdo a un conjunto fijo de instrucciones o programas que se encuentra dentro de ella.
La razón para su aparente inteligencia es la velocidad con la cual puede ejecutar una simple instrucción. Un microprocesador puede procesar mas de 100 millones de instrucciones por segundo. Su función es ejecutar programas almacenados en la memoria principal, tomar de ellos cada instrucción, examinarla y ejecutarlas una después de la otra. La CPU está conformada por tres unidades diferentes, así: Unidad de ControlUnidad Aritmética Lógica , Registros de Almacenamiento Temporal y están contenidos en un chip muy pequeño llamado microprocesador, de un tamaño no mayor que el de la uña más pequeña. Para ver como funciona vaya a como funciona el microprocesador. Los constructores de Microprocesadores mas conocidos son INTEL y MOTOROLA.
Procesadores Intel Historia
Modelo
Año
Capacidad
Tamaño
Memoria
Procesador
Lanzamiento
del Bus
Palabra
Direccionada
8086
1978
16 bits
16
1 MB
8088
1979
8 bits
16
1 MB
80286
1982
16 bits
16
16 MB
80286
1982
16 bits
16
16 MB
80386 DX
1985
32 bits
32
4 GB
80386 SX
1988
16 bits
32
4 GB
80486 DX
1989
32 bits
32
4 GB
80486 DX
1989
32 bits
32
4 GB
80486 SX
1985
32 bits
32
4 GB
Pentium
1993
64 bits
32
4 GB
UNIDAD DE CONTROL :
Dirige las operaciones de todas las otras unidades del computador incluyendo los dispositivos periféricos. Administra todos los recursos de la computadora, es como un policía dirige el flujo de datos entre por la CPU y la computadora. Unidad de control contiene las instrucciones de la CPU para llevar a cabo la ejecución de comandos. La unidad de control obtiene las instrucciones de la memoria, las interpreta y luego las transmite al componente apropiado para que efectué la labor que se indica.
UNIDAD ARITMETICA LOGICA :
Cuando una instrucción en un programa involucra Aritmética o lógica, la unidad de control le pasa el control a la ALU (Unidad Aritmética Lógica) que se encarga de realizar las operaciones de tipo aritmético y lógico.
LOS REGISTROS :
Los registros son un conjunto de lugares donde el procesador almacena datos mientras trabaja sobre ellos. La figura muestra los registros de un microprocesador 8088, 8086, 286.
Registros de un microprocesador
Definición de los registros
Procesadores y microprocesadores modernos
Cada uno de ellos es una parte Integral del procesador. Procesadores posteriores tienen dos registros mas, con capacidad mayor para el almacenamiento de información. Es un área temporal por la cual pasan los datos mientras están siendo procesados El primer grupo de registros AX, BX, CX y DX también llamados de propósito general, son utilizadas para realizar operaciones.
Los procesadores 386 y posteriores tienen 8 registros de propósito general, y son EAX, EBX, ECX, EDX, ESI, EDI, EBP y ESP.
El tamaño del registro varia entre 16 o 32 bits, dependiendo del microprocesador.
El grupo de registros ( CS, DS, SS) de segmento se usan para ayudar al procesador a encontrar su camino por la memoria del computador. Son útiles para ayudar en los procesos de toma de datos de la memoria. CS, indica donde se almacena un programa en memoria, DS sirve para localizar datos en memoria.
El ultimo grupo de registro ayudan a los anteriores y son: IP Registro apuntador de Instrucciones, guarda el lugar de memoria en que se encuentra la instrucción siguiente a ejecutar por el procesador. Los otros (SI y DI) ayudan en tareas de movimiento de datos.
LA MEMORIA :
Está compuesta por un número de celdas consecutivas llamadas byte, cada byte pueden almacenar un carácter de información.
La Memoria con Datos
Procesadores y microprocesadores modernos
Cada byte está conformado por 8 bits y el computador sabe donde se encuentra en memoria porque cada byte tiene un número único que la identifica, llamada dirección, por medio del cual los programas las localizan o referencian. La memoria la utilizamos para almacena datos y programas. Su constitución física era hasta hace unos años formada por núcleos magnéticos. Los computadores actuales usan para la memoria el componente básico llamado Chip electrónico. Debido a que el elemento anterior es más pequeño y barato se ha logrado reducir el costo de los equipos y el tamaño. La capacidad de almacenamiento de un computador puede expresarse en función del número de bytes que puede almacenar. Un byte son 8 bits. La grafica muestra como almacena la computadora la palabra AMOR cada carácter en memoria se representa por una secuencia de unos y ceros llamada código ASCII.
LA MEMORIA RAM :
En la memoria RAM se almacenan las instrucciones y los datos que el computador maneja, es una memoria volátil lo cual significa que al apagar el computador se borra. Para efecto de su administración técnica se conocen las siguientes divisiones:
La Memoria RAM 1Mbyte
Procesadores y microprocesadores modernos
LA MEMORIA RAM CONVENCIONAL :
Es el lugar donde se ejecutan los programas, donde la computadora realiza cálculos y donde se carga el S. Operativo. La máxima cantidad de memoria convencional es 640 Kbytes
MEMORIA SUPERIOR :
A la memoria situada en la dirección comprendida entre 640 Kbytes y 1 Mbyte se llama memoria superior, y tiene un tamaño de 384 Kbyte. En ella se almacena los programas que dan soporte algunas partes del hardware. El PC (computador personal) original usaba sólo una parte de esta memoria para su BIOS, el sistema básico de Entrada / salida que proporcionaba al PC las instrucciones de bajo nivel para controlar periféricos como unidades de disco y el teclado. Otra pequeña parte se utilizó para la memoría de vídeo, donde se almacena la información que se visualizará en los monitores monocromos o en color. Hoy , el área de memoría superior todavía no se ha llenado con la ROM. Los primeros 128 Kb se utilizan para la memoria de vídeo : los sistemas gráficos monocromo, CGA, EGA o VGA de la mayoría de los PC. Los siguientes 128 Kb están reservados para ROM instalables como la ROM de vídeo y la ROM del controlador de disco duro. Los últimos 128 Kb están reservados para la ROM BIOS.
MEMORIA EXTENDIDA :
Es la memoria por encima de 640 Kbyte, aparece cuando los constructores de software y de computadores se dieron cuenta que 1Mbyte era muy poca memoria. Toda la memoria por encima de 640 Kbytes es memoria extendida.
MEMORIA ALTA :
Son los primeros 64 Kbyte de la memoria extendida.
MEMORIA EXPANDIDA :
Los usuarios de hojas de cálculo fueron los primeros que reclamaron más memoria. Cuando se trabaja con ellas , está almacenando en memoria; cuanto más memoria tenga, mayor será la hoja de cálculo que pueda crear. Para grandes usuarios de estos programas 640 Kbyte no fue suficiente. Se propuso una solución que utilizaba una combinación de hardware y software. LOTUS, INTEL, MICROSOFT y constituye una forma para acceder memoria hasta a 32 Mbytes por encima de la memoria convencional. La memoria expandida no significa que sea memoria más allá de la marca de 1 Mb, ni los programas pueden ejecutarse en esa zona. Al contrario, es más bien un área de almacenamiento de memoria sobre una tarjeta de expansión compatible EMS situada dentro del ordenador. Los programas compatibles EMS pueden acceder a la memoria de la tarjeta, lo cual significa que el programa puede acceder a más memoría para almacenar datos.
MEMORIA ROM (MEMORIA DE SOLO LECTURA) :
En la memoria ROM se encuentran almacenados procedimientos que la computadora debe realizar en el momento en que se enciende: algunas de ellas son verificación de memoria, de conexión de periféricos como teclado, impresora, detectar el disco con sistema de arranque etc. También se encuentra la ROM BIOS que está activa todo el tiempo y se encarga con el sistema operativo de realizar actividades de control de dispositivos de periféricos.
EL RELOJ INTERNO DE LA COMPUTADORA :
Todos los microcomputadores tiene un sistema de reloj, que es utilizado por las computadoras para tomar el tiempo de sus operaciones de procesamiento. Las primeras computadoras operaban a 4.77 mega hertz. Hertz es una medida de los ciclos de un reloj por segundo. Un ciclo es el tiempo que le toma realizar una operación, como mover un byte de un lugar de la memoria a otro.
CONECTAR DISPOSITIVOS A UN COMPUTADOR :
Los PC modernos se diseñan para que el usuarios puedan abrirlos y adaptar o configurar estas maquinas para sus necesidades particulares. Todas las tarjetas principales de los PC, traen entre cuatro y ocho ranuras de expansión que sirven como extensiones del bus de la computadora. Estas ranuras proveen la manera para que los componentes que no están conectados o soldados físicamente a la tarjeta principal puedan tener acceso al bus de la computadora. Generalmente, las únicas excepciones son el teclado y algunas veces el ratón. Las ranuras de expansión se utilizan para tres propósitos:
1. Dar a los dispositivos integrados, como discos duros y flexibles, acceso al bus de la computadora a través de tarjetas controladoras.
2. Proveer puertos de E/S en la parte trasera de la computadora para dispositivos externos como monitores, módems externos, impresoras y el ratón.
3. Dar a los dispositivos especiales acceso a la computadora; por ejemplo, una tarjeta de aceleración, que aumenta la velocidad de procesamiento, es un dispositivo integrado que obtiene acceso a la CPU y memoria de la computadora por medio del bus.
Las primeras dos son funciones de E/S. Los adaptadores que cubren estos propósitos no sólo proveen un puerto al cual se pueden conectar estos dispositivos, también sirven como traductores entre el bus y el mismo dispositivo. Algunos adaptadores incluso hacen una gran parte del procesamiento de datos. Por ejemplo, una tarjeta de controlador de video provee un puerto en la parte trasera de la PC donde se conecta el monitor, y también contiene y administrar la memoria de video, además de efectuar el procesamiento requerido para desplegar imágenes en el monitor.
La mayoría de los fabricantes no integran el controlador del disco a la tarjeta principal porque no pueden anticipar qué tipo de disco duro va a querer el usuario de PC. En forma similar, integrar puertos de módems, dispositivos apuntadores e impresoras, así como interfaces de dispositivos, limitarían las opciones del usuario. Proporcionar ranuras de expansión en lugar de construir las interfaces para estos dispositivos en la computadora permite al usuario decidir cuántos puertos y de que tipo instalar.
Cuando compras una PC completa, generalmente incluye una tarjeta controladora de disco a la cual se conectan los discos duros y flexibles, un controlador de video para el tipo de monitor que tienes y una tarjeta de E/S que proporciona puertos de tipo general en la parte trasera de la computadora para otro tipos de dispositivos.
  • ¿Que tipos de zocalos o sockets existen para procesadores?
Un socket es un zócalo con una serie de pequeños agujeros siguiendo una matriz determinada, donde encajan los pines de los procesadores para permitir la conexión entre estos elementos.

Dicha matriz recibe el nombre de PGA (Pin grid array), y es la que suele determinar la denominación del socket.

Las primeras placas base en incorporar un socket para la conexión del procesador (aunque no exactamente como los conocemos actualmente) fueron las dedicadas a la serie 80386 (tanto de Intel como de AMD y otros fabricantes).

Estos primeros sockets consistían tan solo en la matriz de conexión. Los PC anteriores tenían el procesador incorporado en la placa base, bien soldado o bien conectado en zócalos similares a los que se utilizar en la actualidad para colocar la BIOS.

Con la llegada de los procesadores del tipo 80486 se hizo patente la necesidad de un sistema que hiciera más facil la sustitución del procesador, y a raíz de esta necesidad salieron los socket, ya con la forma en la que han llegado hasta nuestros días.

Existen una gran variedad de socket, unas veces compatibles con todas las marcas de procesadores y otras (a partir de la expiración del acuerdo de fabricación entre INTEL y AMD) compatibles con tan solo una de estas.

Vamos a ver los diferentes topos de sockets que ha habido, así como los procesadores que soportaban, refiriéndonos a ordenadores de sobremesa basados en x86 y x64 y servidores basados en ellos.

Socket 1:



Socket de 169 pines (LIF/ZIF PGA (17x17), trabajando a 5v). Es el primer socket estandarizado para 80486. Era compatible con varios procesadores x86 de diferentes marcas.
Socket 2.



Socket de 238 pines (LIF/ZIF PGA (19x19)), trabajando a 5v). Es una evolución del socket 1, con soporte para los procesadores x86 de la serie 486SX, 486DX (en sus varias versiones) y 486DX Overdrive (antecesores de los Pentium).

Soportaba los procesadores 486 SX, 486 DX, 486 DX2, 486 DX4, DX4 Overdrive y Pentium Overdrive.

Socket 3.



Socket de 237 pines. Es el último socket diseñado para los 486. Tiene la particularidad de trabajar tanto a 5v como a 3.3v (se controlaba mediante un pin en la placa base).

Soportaba los procesadores 486DX, 486SX, 486DX2, 486DX4, AMD 5x86, Cyrix 5x86, Pentium OverDrive 63 y Pentium OverDrive 83.

Socket 4.



Socket de 273 pines, trabajando a 5v (60 y 66Mhz).

Es el primer socket para procesadores Pentium. No tuvo mucha aceptación, ya que al poco tiempo Intel sacó al mercado los Pentium a 75Mhz y 3.3v, con 320 pines.

Soportaba los Pentium de primera generación (de entre 60Mhz y 66Mhz).

Socket 5



Socket de 320 pines, trabajando a 3.3v (entre 75Mhz y 133Mhz).

Fueron los primeros sockets en poder utilizar los Pentium I con bus de memoria 64 bits (por supuesto, los procesadores eran de 32 bits). Esto se lograba trabajando con dos módulos de memoria (de 32 bits) simultáneamente, por lo que los módulos de memoria tenían que ir siempre por pares. También soportaba la caché L2 en micro (hasta entonces esta caché iba en placa base).

En este socket aparecen por primera vez las pestañas en el socket para la instalación de un disipador. Hasta ese momento, los procesadores o bien incluían un disipador o bien se ponían sobre este (ya fuera solo disipador o disipador con ventilador) mediante unas pestañas, pero no sujetando el disipador al socket, sino al procesador.

Socket 7



Podemos ver un socket 7 y a la derecha un procesador Cyrix.
Socket de 321 pines, trabajando entre 2.5 y 5v, con una frecuencia de entre 75Mhz y 233Mhz.

Desarrollado para soportar una amplia gama de procesadores x86 del tipo Pentium y de diferentes fabricantes, soportaba diferentes voltajes y frecuencias.

Procesadores soportados: Intel Pentium I, AMD K5 y K6 y Cyrix 6x86 (y MX) P120 - P233

Fue el último socket desarrollado para soportar tanto procesadores Intel como AMD.


  • ¿Que clases de fuentes de poder existen en el mercado?
Cuando se habla de fuente de poder, (o, en ocasiones, de fuente de alimentación y fuente de energía), se hace referencia al sistema que otorga la electricidad imprescindible para alimentar a equipos como ordenadores o computadoras. Generalmente, en las PC de escritorio, la ya citada fuente de poder se localiza en la parte posterior del gabinete y es complementada por un ventilador que impide que el dispositivo se recaliente.

La fuente de poder, por lo tanto, puede describirse como una fuente de tipo eléctrico que logra transmitir corriente eléctrica por la generación de una diferencia de potencial entre sus bornes. Se desarrolla en base a una fuente ideal, un concepto contemplado por la teoría de circuitos que permite describir y entender el comportamiento de las piezas electrónicas y los circuitos reales.
Fuente de poder



La fuente de alimentación tiene el propósito de transformar la tensión alterna de la red industrial en una tensión casi continua. Para lograrlo, aprovecha las utilidades de un rectificador, de fusibles y de otros elementos que hacen posible la recepción de la electricidad y permiten regularla, filtrarla y adaptarla a los requerimientos específicos del equipo informático.

Resulta fundamental mantener limpia a la fuente de poder; caso contrario, el polvo acumulado impedirá la salida de aire. Al elevarse la temperatura, la fuente puede sufrir un recalentamiento y quemarse, un inconveniente que la hará dejar de funcionar. Cabe resaltar que los fallos en la fuente de poder pueden perjudicar a otros elementos de la computadora, como el caso de la placa madre o la placa de video.
En concreto podemos determinar que existen dos tipos básicos de fuentes de poder. Una de ellas es la llamada AT (Advanced Technology), que tiene una mayor antigüedad pues data de la década de los años 80, y luego está la ATX (Advanced Technology Extended).
La primera de las citadas se instala en lo que es el gabinete del ordenador y su misión es transformar lo que es la corriente alterna que llega desde lo que es la línea eléctrica en corriente directa. No obstante, también tiene entre sus objetivos el proteger al sistema de las posibles subidas de voltaje o el suministrar a los dispositivos de aquel toda la cantidad de energía que necesiten para funcionar.
Además de fuente AT también es conocida como fuente analógica, fuente de alimentación AT o fuente de encendido mecánico. Su encendido mecánico y su seguridad son sus dos principales señas de identidad.
La ATX, por su parte, podemos decir que es la segunda generación de fuentes para ordenador y en concreto se diseñó para aquellos que estén dotados con microprocesador Intel Pentium MMX.
Las mismas funciones que su antecesora son las que desarrolla dicha fuente de poder que se caracteriza por ser de encendido digital, por contar con un interruptor que se dedica a evitar lo que es el consumo innecesario durante el estado de Stand By y también ofrece la posibilidad de ser perfectamente apto para lo que son los equipos que están dotados con microprocesadores más modernos.
Por otra parte, resulta interesante mencionar que Fuente de Poder es el nombre de un ministerio de raíz evangelista que se fundó en octubre de 2000. Su templo se ubica en la localidad estadounidense de Brownsville, en el estado de Texas.

fuentes: http://definicion.de


  • ¿Que clases de unidades ópticas existen en el mercado?
Se trata de aquellos dispositivos que son capaces de leer, escribir y reescribir datos por medio de un rayo láser en las superficie plástica de un disco. Estas unidades pueden estar montadas dentro del gabinete de la computadora, estar adaptadas en un case 5.25" para funcionar de manera externa ó bien, ser una unidad externa de fábrica. Estas unidades se conectan a la computadora y permiten el uso de diversos tipos de discos, como DVD-ROM, CD-ROM, etc.

Tipos:


Dentro de las más comerciales, se encuentran las siguientes, cada liga permite ver sus características propias:

  • Unidad lectora/escritora de discos LS-120.
ofrecemos una animación sobre el funcionamiento interno de una disquetera con su respectiva bobina delectura/escritura:


1.  La computadora envía las señales eléctricas hacia la bobina electromagnética.

 2. La bobina se polariza y transmite el magnetismo hacia el disco en movimiento.

 3. El disco tiene partículas magnéticas que se reacomodan a su paso por la bobina.

 4. La información queda almacenada como partículas magnéticas ordenadas.

Disquette:   Es un disco de plástico flexible recubierto de partículas ferromagnéticas, que permite el grabado, borrado y lectura de información en su superficie por medio de una bobina electromagnética (cabeza). Están protegidos por una cubierta de plástico más rígido para evitar contacto con el exterior. Estos discos son de tipo portátil y permiten trasladar la información de una computadora a otra. Han existido de diversos tamaños y capacidades a través de su evolución. Esta tecnología fue introducida de manera comercial en las computadoras en 1971.
Con la aparición comercial de las memorias USB en el año 2006, los disquetes han sido casi totalmente reemplazados.


  Se les conoce como: discos flexibles, "Diskettes", "Floppys", discos de 3 y media, discos de 5 un cuarto, disco 3.5, disco 5.25 entre otros nombres.

Básicamente han existido los siguientes tipos de disquetes comerciales:


Disquete 3½"


Figura 3. Disquete 3.5", marca Sony®, tipo 2HD Double High Density, capacidad 1.44 MB.
      Es un disco con un diámetro de 3.5 pulgadas ó 8.89 cm. introducido en el mercado mercado comercial en 1986. Actualmente está casi a punto de ser reemplazado por las memorias USB. Se manejaron tres formatos tales como se muestra a continuación:
  • 2HD: "Double High Density" ó doble alta densidad. Este disquete soportaba almacenar 1.44MegaBytes (MB) y fue el más comercial de los 3.
  • SHD: "Super High Density" ó super alta densidad. Este formato permitía almacenar hasta 2.88 MB, pero no se popularizó por su alto costo.
  • 2DD: "Double Density" ó doble densidad. Este disquete soportaba almacenar 720 KiloBytes (KB).
Disquete 5¼"


Figura 4. Disquete 5.25", marca Verbatim®, tipo 2HD Double High Density, capacidad 1.2 MB.
     Es un disco con un diámetro de 5.25 pulgadas ó 13.125 cm. introducido en el año de 1976 al mercado comercial. Fueron reemplazados aproximadamente en 1996 por los disquetes de 3 ½". Se manejaron tres formatos tales como se muestra a continuación:
  • 2HD: "Double High Density" ó alta densidad. Este disquete soportaba almacenar 1.2 MegaBytes (MB).
  • DD: "Double Density" ó doble densidad. Este disquete soportaba almacenar 360 KiloBytes (KB).
  • Disco 5.25": Son las primeras versiones. Fueron los primeros en ser introducidos, soportaban 160 KB, 180 KB hasta 320 KB.
Disquete 8"


Figura 5. Disquete 8", marca Verbatim®, modelo ValuLife tipo 1S/2D, capacidad no definida.

      Es un disco con un diámetro de 8 pulgadas ó  20.32 cm. introducido en el año de 1971 al mercado comercial. Fue reemplazado por los disquetes de 5¼". Manejaba básicamente unacapacidad de 100 KiloBytes (KB).
     Este disco a pesar de ser el pionero de las tecnologías de disquete actuales, usaba tecnología que perdura hasta el disco de 3.5" que tan popular era hasta hace algunos años.


Disco ZIP


Figura 6. Disquete ZIP, marca Iomega®,  capacidad 250 MB.

     Es un disco lanzado en 1994 por la marca Iomega®, que utiliza una disquetera ZIP que se puede montar en el gabinete en el lugar de la disquetera convencional. No alcanzó lapopularidad en el mercado como el disquete tradicional, pero en algunos casos se si utilizaba. Las capacidades que manejaba eran de 100 MegaBytes (MB) hasta 250 MB. Tiene variantes denominadas JAZ y Clik, que son muy semejante y compatibles con las unidades delectura/escritura.


Discos LS-120 / SuperDisk / Compact Floppy Disc


Figura 7. Compact Floppy Disc, marca AMSoft®, tipo CF2, capacidad no definida.

     Significa "Laser Servo", lo cuál se refiere a una tecnología de posicionamiento en las pistas del disco, por medio de un rayo láser. Este disco se lanzó al mercado comercial en el año de 1997 por la compañía 3M, buscando ser un dispositivo alternativo a los populares disquetes de 3½ pulgadas. Variaba de la tecnología del disquete tradicional ya que utiliza un láser que guía las cabezas magnéticas de lectura y escritura (tecnología Floptical). Las capacidades que alcanza son de 120 MegaBytes (MB) y 240 MB. No alcanzó la popularidad requerida y prácticamente esta tecnología se ha dejado de utilizar.
Disco MD

Figura 8. Mini Disc Marca Sony®, modelo Hi-MD, capacidad para 1 GB.

     Significa "Mini Disc" que traducido es minidisco. Este dispositivo de almacenamiento se lanzó oficialmente al mercado en 1992, su disco tiene un diámetro de 6.4 cm. y consiste en un sistema que combina dos tecnologías: la óptica y la magnética. Se caracteriza por grabar demanera magnética, pero lee de manera óptica, a diferencia del SuperDisk que solamente utiliza el láser para guiarse en el disco. En este caso el disco contiene una aleación metálica especial para poder realizar este efecto y almacenar la información. Se utiliza principalmente para almacenar música por medio de el reproductor NetMD de Sony®, pero actualmente está casi sustituido por la introducción de los reproductores MP3 y otros dispositivos basado en  memorias flash integradas, tal como el iPOD de Apple®. Capacidades de 1 GigaByte (GB) y 2 GB para almacenar formatos de música Atrac3 y Atrac3plus.








  • Unidad lectora de CD-ROM.
ofrecemos una animación sobre el funcionamiento interno de una lectora de CD-ROM:


Animación de funcionamiento interno de una lectora de CD-ROM

  •  La unidad abre y cierra su charola ya sea mediante el usuario por el botón que tiene asignado para ello ó desde el software de la computadora.
  •  Una vez colocado el CD y la charola dentro, un mecanismo interno acopla el disco con el rayo láser y el motor comienza el giro para leer las características del CD.
  •  Esta información es enviada a la tarjeta principal y luego al sistema operativo, el cuál toma el control de la unidad para pedirle los datos que el usuario desee.
  • Si la computadora no esta recibiendo datos del CD, aún así el disco permanece girando dentro de la unidad a una mínima velocidad.
  •  La unidad lectora únicamente puede enviar los datos leídos del CD hacia la computadora pero no recibirlos de ella, solamente recibe órdenes para leer ó abrir la charola.

 unidad lectora de CD-ROM
 Es un dispositivo que se monta en las bahías de 5.25" del gabineteintegra básicamente dentro de sí un emisor de rayo láser especial para leer los datos grabados en un CD ("Compact Disc"), un motor para hacer girar el disco y una charola para colocarlo. Una vez leídos los datos, esta unidad se encarga también de enviarlos por medio de un cable hacia la tarjeta principal (Motherboard) para que sean procesados.

La unidad lectora de CD-ROM fue reemplazada del mercado por los grabadores de CD.

 Unidad lectora de CD-ROM, marca LG®, modelo GCR-8523B, 52X.


caracteristicas:

  • Básicamente el tamaño de la unidad es para discos de 5.25", por lo que tiene un tamaño grande.
  •  Todas cuentan en su carátula con un botón para que entre y salga el disco de la charola, un LED indicador de lectura y un pequeño orificio para desatorar la charola
  • Puede tener opcionalmente en su carátula, controles (reproducir, avance, detener), para escuchar los discos compactos sin necesidad de un sistema operativo, así como una salida para audífonos Jack 3.5 mm..
  •  Los dispositivos nuevos preferentemente deben de mantener compatibilidad con tecnologías anteriores, pero en el caso de la unidad lectora de CD, no tiene antecedente
  • Todas tienen en la charola espacio para lectura de de CD´s de 120 mm. y 80 mm.

sus partes:

 Se muestran dos esquemas, uno de las partes internas y otro de las partes externas:
Figura 3. Esquema de partes externas de una unidad lectora de CD.
1.- Charola y carátula: permite soportar el disco, así como colocarlo de manera correcta para ser leído por el láser interno.
2.- Indicador: es un LED que enciende cuando se encuentra trabajando la unidad.
3.- Botón de expulsión: permite expulsar manualmente la charola para sacar ó colocar el disco.
4.- Cubierta: protege el mecanismo interno y sus circuitos.
5.- Conector S/PDIF: utilizado para la conexión de cable para señal digital.
6.- Selector de modo: establece si la unidad fungirá como esclavo ó maestro.
7.- Conector de 40 pines: permite por medio del cable IDE interconectarse con la tarjeta principal ("Motherboard").
8.- Conector de 4 terminales: recibe el conector de alimentación.
Partes y funciones de las partes externas de una unidad lectora de CD.
Figura 4. Esquema de partes internas básicas de una unidad lectora de CD
1.- Carátula de la charola: da estética a la unidad.
2.- Eje de giro y motor: es el lugar dónde se acopla el disco para comenzar a girar.
3.- Cabezal: integra un láser encargado de la lectura de datos del CD.
4.- Riel: es el encargado de mover de manera horizontal al láser.
5.- Motor: se encarga de mover el riel del láser.
6.- Panel trasero: es el lugar dónde se encuentra el conector de alimentación y el de datos.
7.- Botón de expulsión: permite la extracción del disco de manera manual.
8.- Charola: contiene un espacio asignado para el tamaño de los discos.
Partes y funciones de las partes internas básicas de una unidad lectora de CD.


Conectores de alimentación de la unidad lectora de CD-ROM


El conector de alimentación se encuentra en la parte trasera de la unidad, para suministrarse depende de la fuente de alimentación integrada en el gabinete, independientemente que seafuente AT ó fuente ATX, ya que ambas tienen el conector MOLEX de 4 terminales que se requiere.


Figura 5. Conector MOLEX de alimentación para unidades IDE/ATAPI.

Figura 6. Esquema del conector de alimentación para unidades IDE/ATAPI.
1.- Rojo (+5 Volts)
2.- Negro (Tierra)
3.- Negro (Tierra)
4.- Amarillo (+12 Volts)
Terminales eléctricas del conector de alimentación para unidades IDE/ATAPI.


 Conectores de datos de la unidad lectora de CD-ROM


   El conector para datos se encuentra en la parte trasera de la unidad, se le inserta un cable IDE de 40 terminales, que soporta 2 unidades conectadas. Este a su vez se conecta a la tarjetaprincipal ("Motherboard") para el envió de datos.
     Las unidades de lectura de CD cuentan con otro pequeño conector utilizado para cierta señal digital de la unidad, denominada S/PDIF ("Sony/Philips Digital InterFace"), el cuál cuenta con 4 pines y también se conecta hacia la tarjeta principal.

Figura 7. Conector IDE para datos.

Figura 8. Cable para datos IDE.

Figura 9. Conector para señal digital en el panel trasero.

Configuración de la unidad lectora de CD-ROM


En la parte trasera de las unidades de lectura de CD, también se integra un juego de pines para configurar la unidad, ello porque el cable de 40 pines también es utilizado por los discos duros IDE y se tiene que determinar que dispositivo será el que tiene la prioridad dentro del sistema.
     + "Master" ó maestro: es el dispositivo que tendrá la prioridad, se deberán colocar los "jumpers" ó puentes según el cuadro que viene en la etiqueta del producto. Puede ser el disco duro ó la unidad lectora de CD, pero nunca ambos ser maestros.
     + "Slave" ó esclavo: es el dispositivo con menor prioridad dentro del sistema, se deberán colocar los "jumpers" ó puentes según el cuadro que viene en la etiqueta del producto. Puede ser el disco duro ó la unidad lectora de CD, pero nunca ambos ser esclavos.

Nota: Si solo hay un dispositivo, este siempre deberá ser maestro.


Esquema del Panel traseroEsquema de la etiqueta de configuración
Figura 10. En el panel trasero se observa una sección especial para seleccionar el tipo de unidad, ello por medio de una pieza que "puentea" los pines llamado "Jumper".
Figura 11. En el esquema se observa que está seleccionado con S (esto significa que esta seleccionado con esclavo) por lo tanto la otra unidad que se va a conectar al mismo cable, deberá ser M (maestro).



Velocidad de transferencia de datos de la unidad lectora de CD-ROM

 La unidad de medida para transferencia máxima de datos es X, esta a su vez indica 2 cosas:
X = 150 KiloBytes/segundo (KB/s)X = 1 revolución por segundo
     + Ejemplo: unidad lectora de CD, marca LG®, modelo LA DSE MI MAQUINA, 52X Max.
     Significa que tiene la capacidad de girar un CD hasta 52 revoluciones por segundo y además transferir los datos desde el disco hasta:
52 * (150 KB/s) = 7,800 KB/s ó 7.8 MegaBytes/segundo (MB/s).

Esta medida X puede ser comercialmente de 24X, 32X, 48X, 52X y hasta 56X.

 Formatos de discos para lectoras de CD-ROM

  Puede leer los siguientes formatos de CD:


  •     CD-ROM ("Compact Disc-Read Only Memory"): son discos de 120 mm. de diámetro que ya contienen datos grabados con capacidades de 540 MegaBytes (MB), 650 MB, 700 MB y 870 MB.
  •     mini CD-ROM ("mini Compact Disc-Read Only Memory"): son discos de 80 mm. de diámetro que ya contienen datos grabados con capacidades de 200 MB.
  •     CD-RW ("Compact Disc-ReWrittable"): son discos de 120 mm. de diámetro que pueden ser grabados, borrados y reescritos por medio de un grabador de CD, con capacidades de 700 MB.
  •     mini CD-RW ("mini Compact Disc-ReWrittable"): son discos de 80 mm. de diámetro que pueden ser grabados, borrados y reescritos por medio de un grabador de CD, con capacidades de 200 MB.

Usos específicos de la lectora de CD-ROM

 Se utilizan únicamente para la lectura de todo tipo de datos almacenados en un disco compacto, pero actualmente han sido reemplazadas por los grabadores de CD que tienen integrada además la función de lectura de CD, ello porque debe haber compatibilidad con dispositivos de almacenamiento anteriores.

  • Unidad grabadora de CD-ROM (quemador interno).
ofrecemos una animación sobre el funcionamiento interno de una grabadora de CD-ROM:


Animación de funcionamiento interno de una grabadora de CD-ROM

  • La unidad abre y cierra su charola ya sea mediante el usuario por el botón que tiene asignado para ello ó desde el software de la computadora.
  •  Una vez colocado el CD y la charola dentro, un mecanismo interno acopla el disco con el rayo láser y el motor comienza el giro para leer las características del CD.
  •  Esta información es enviada a la tarjeta principal y luego al sistema operativo, el cuál toma el control de la unidad para recibir los datos ó para enviar los datos a escribir en el CD.
  •  Si la computadora no esta recibiendo datos del CD, ó la unidad no está grabando, aún así el disco permanece girando a una mínima velocidad.
  • La unidad grabadora únicamente graba cuando recibe la orden desde la computadora y envía los datos leídos del CD hacia la computadora cuando recibe la orden de ello.


unidad grabadora de CD

   Es un dispositivo que se monta en las bahías de 5.25 " del gabineteintegra básicamente dentro de sí un emisor de rayo láser especial para leer y escribir los datos en un CD ("Compact Disc"), un motor para hacer girar el disco y una charola para colocarlo. Este tipo de unidades, permite recibir datos de la computadora para grabarlos en los discos y enviar  datos que ha leído desde un CD por medio de un cable hacia la tarjeta principal (Motherboard)para que el microprocesador les de el uso necesario.
El grabador de CD reemplazó del mercado al lector de CD.
El grabador de CD compite actualmente contra el grabador de DVD.
Figura 2. Unidad grabadora de CD-ROM, marca LG®, modelo GCE-8526B, Velocidad 52X32X52.



 Características de la grabadora de CD

a) Básicamente el tamaño de la unidad es para discos de 5.25", por lo que tiene un tamaño grande.

b) Todas cuentan en su carátula con un botón para que entre y salga el disco de la charola, un LED indicador de lectura/escritura y un pequeño orificio para desatorar la charola.
c) Algunos quemadores de CD permiten también la lectura de DVD, a estas se les denomina unidades combo.
d) Los dispositivos nuevos preferentemente deben de mantener compatibilidad con tecnologías anteriores, por ello la unidad grabadora también permite la lectura de CD.
e) Todas tienen en la charola espacio para lectura/escritura de CD´s de 120 mm. y 80 mm.
f) Estas unidades están siendo reemplazadas del  mercado debido a la baja de costos de las unidades grabadoras de DVD.

Partes de la unidad grabadora de CD

 Se muestran dos esquemas, uno de las partes internas y otro de las partes externas:
Figura 3. Esquema de partes externas de una unidad grabadora de CD.
1.- Charola y carátula: permite soportar el disco, así como colocarlo de manera correcta para ser leído y grabado por el láser interno.
2.- Indicador: es un LED que enciende cuando se encuentra trabajando la unidad.
3.- Botón de expulsión: permite expulsar manualmente la charola para sacar ó colocar el disco.
4.- Cubierta: protege el mecanismo interno y sus circuitos.
5.- Conector S/PDIF: utilizado para la conexión de cable para señal digital.
6.- Selector de modo: establece si la unidad fungirá como esclavo ó maestro.
7.- Conector de 40 pines: permite por medio del cable IDE interconectarse con la tarjeta principal ("Motherboard").
8.- Conector de 4 terminales: recibe el conector de alimentación.
Partes y funciones de las partes externas de una unidad grabadora de CD.
Figura 4. Esquema de partes internas básicas de una unidad grabadora de CD
1.- Carátula de la charola: da estética a la unidad.
2.- Eje de giro y motor: es el lugar dónde se acopla el disco para comenzar a girar.
3.- Cabezal: integra un láser encargado de la lectura y grabado de datos sobre el CD.
4.- Riel: es el encargado de mover de manera horizontal al láser.
5.- Motor: se encarga de mover el riel del láser.
6.- Panel trasero: es el lugar dónde se encuentra el conector de alimentación y el de datos.
7.- Botón de expulsión: permite la extracción del disco de manera manual.
8.- Charola: contiene un espacio asignado para el tamaño de los discos.
Partes y funciones de las partes internas básicas de una unidad grabadora de CD.




Conectores de alimentación

El conector de alimentación se encuentra en la parte trasera de la unidad, para suministrarse depende de la fuente de alimentación integrada en el gabinete, independientemente que seafuente AT ó fuente ATX, ya que ambas tienen el conector tipo MOLEX de 4 terminales que se requiere.
Figura 5. Conector de alimentación MOLEX para unidades IDE/ATAPI.
Figura 6. Esquema del conector de alimentación para unidades IDE/ATAPI.
1.- Rojo (+5 Volts)
2.- Negro (Tierra)
3.- Negro (Tierra)
4.- Amarillo (+12 Volts)
Terminales eléctricas del conector de alimentación para unidades IDE/ATAPI.


Conectores de datos



  El conector para datos se encuentra en la parte trasera de la unidad, se le inserta un cable IDE de 40 terminales, que soporta 2 unidades conectadas. Este a su vez se conecta a la tarjeta principal (Motherboard) para el envió de datos.
     Las unidades grabadoras de CD cuentan con otro pequeño conector utilizado para cierta señal digital de la unidad, este cuenta con 4 pines y también se conecta a la tarjeta principal.
Figura 7. Conector IDE para datos.
Figura 8. Cable para datos IDE.
Figura 9. Conector para señal digital en el panel trasero.



  • Unidad Combo CD-RW/DVD (quemador/lector interno).


ofrecemos una animación sobre el funcionamiento interno de una unidad combo para CD/DVD:
Figura 1. Animación de funcionamiento interno de una unidad combo para CD/DVD


  •  La unidad abre y cierra su charola ya sea mediante el usuario por el botón que tiene asignado para ello ó desde el software de la computadora.
  •  Una vez colocado el CD ó DVD y la charola dentro, un mecanismo interno acopla el disco con el rayo láser y el motor comienza el giro para reconocer si es un CD ó un DVD, así como para leer sus características.
  •  Esta información es enviada a la tarjeta principal y luego al sistema operativo, el cuál toma el control de la unidad para recibir los datos ó para enviar los datos a escribir en el CD.
  •  Si la computadora no esta recibiendo datos del CD ó DVD, ó la unidad no está grabando, aún así el disco permanecerá girando a una velocidad constante.
  •  La unidad grabadora únicamente graba cuando recibe la orden desde la computadora y envía los datos leídos del CD ó DVD hacia la computadora cuando recibe la orden de hacerlo.


Definición de unidad combo para CD/DVD

Combo significa combinado. Es un dispositivo que se monta en las bahías de 5.25" del gabineteintegra básicamente dentro de sí un emisor de rayo láser especial para leer y escribir los datos en un CD ("Compact Disc"), así como para leer un DVD ("Digital Versatile Disc").
      También cuenta con un motor para hacer girar el disco y una charola para colocarlo. Este tipo de unidades, permite recibir datos de la computadora para grabarlos en los discos y enviar  datos que ha leído desde un CD ó DVD por medio de un cable hacia la tarjeta principal ("Motherboard") para que la computadora los procese.
La unidad combo ha sido reemplazada del mercado por los grabadores de DVD.
Figura 2. Unidad combo para grabado de CD´s y lectura de DVD, marca HP®, modelo DL976B, 48X32X48X16, Interfaz IDE, negro.




 Características de la unidad combo para CD/DVD

a) Básicamente el tamaño de la unidad es para discos de 5.25", por lo que tiene un tamaño grande.
b) Todas cuentan en su carátula con un botón para que entre y salga el disco de la charola, un LED indicador de lectura/escritura y un pequeño orificio para desatorar la charola.
c) Los nuevos dispositivos preferentemente deben de mantener compatibilidad con tecnologías anteriores, por ello esta unidad soporta tanto CD como DVD.
d) Todas tienen en la charola espacio para lectura/escritura de de DVD y CD con medidas de 120 mm. y 80 mm.
e) Estas unidades están siendo reemplazadas del  mercado debido a la baja de costos de las unidades grabadoras de DVD ó "quemadores".


Partes de la unidad combo para CD/DVD

Se muestran dos esquemas, uno de las partes internas y otro de las partes externas:
Figura 3. Esquema de partes externas de una unidad combo para CD/DVD.
1.- Charola y carátula: permite soportar el disco, así como colocarlo de manera correcta para ser leído y grabado por el láser interno.
2.- Indicador: es un LED que enciende cuando se encuentra trabajando la unidad.
3.- Botón de expulsión: permite expulsar manualmente la charola para sacar ó colocar el disco.
4.- Cubierta: protege el mecanismo interno y sus circuitos.
5.- Conector S/PDIF: utilizado para la conexión de cable para señal digital.
6.- Selector de modo: establece si la unidad fungirá como esclavo ó maestro.
7.- Conector de 40 pines: permite por medio del cable IDE interconectarse con la tarjeta principal ("Motherboard").
8.- Conector de 4 terminales: recibe el conector de alimentación.
Partes y funciones de las partes externas de una unidad combo para CD/DVD.
Figura 4. Esquema de partes internas básicas de una unidad combo para CD/DVD.
1.- Carátula de la charola: da estética a la unidad.
2.- Eje de giro y motor: es el lugar dónde se acopla el disco para comenzar a girar.
3.- Cabezal: integra un láser encargado de la lectura del DVD y grabado de datos sobre el CD.
4.- Riel: es el encargado de mover de manera horizontal al láser.
5.- Motor: se encarga de mover el riel del láser.
6.- Panel trasero: es el lugar dónde se encuentra el conector de alimentación y el de datos.
7.- Botón de expulsión: permite la extracción del disco de manera manual.
8.- Charola: contiene un espacio asignado para el tamaño de los discos.
Partes y funciones de las partes internas básicas de una unidad combo para CD/DVD.



Conectores de alimentación

 El conector de alimentación se encuentra en la parte trasera de la unidad, para suministrarse depende de la fuente de alimentación integrada en el gabinete, independientemente que seafuente AT ó fuente ATX, ya que ambas tienen el conector MOLEX de 4 terminales que se requiere.
Figura 5. Conector de alimentación MOLEX para unidades IDE/ATAPI.
Figura 6. Esquema del conector de alimentación para unidades IDE/ATAPI.
1.- Rojo (+5 Volts)
2.- Negro (Tierra)
3.- Negro (Tierra)
4.- Amarillo (+12 Volts)
Terminales eléctricas del conector de alimentación para unidades IDE/ATAPI.



Conectores de datos





































  • Unidad lectora de DVD-ROM.
  • Unidad grabadora de DVD-ROM interna (quemador interno).
  • Unidad grabadora de DVD-ROM externa (quemador externo).
  • Unidad lectora de HD-DVD.
  • Unidad lectora de Blu-ray Disc.
  • Unidad grabadora de Blu-ray Disc (quemador interno).
  • Unidad externa basada en Case 5.25".
